详解从Linux源码看Socket(TCP)的bind

残花缀叶香满园 · 发表于 2024-3-20 22:05:29

一、一个最简单的Server端例子
二、bind系统调用
- 2.1、inet_bind
- 2.2、inet_csk_get_port
三、判断端口号是否冲突
四、SO_REUSEADDR和SO_REUSEPORT
五、SO_REUSEADDR
六、SO_REUSEPORT
七、总结

一、一个最简单的Server端例子

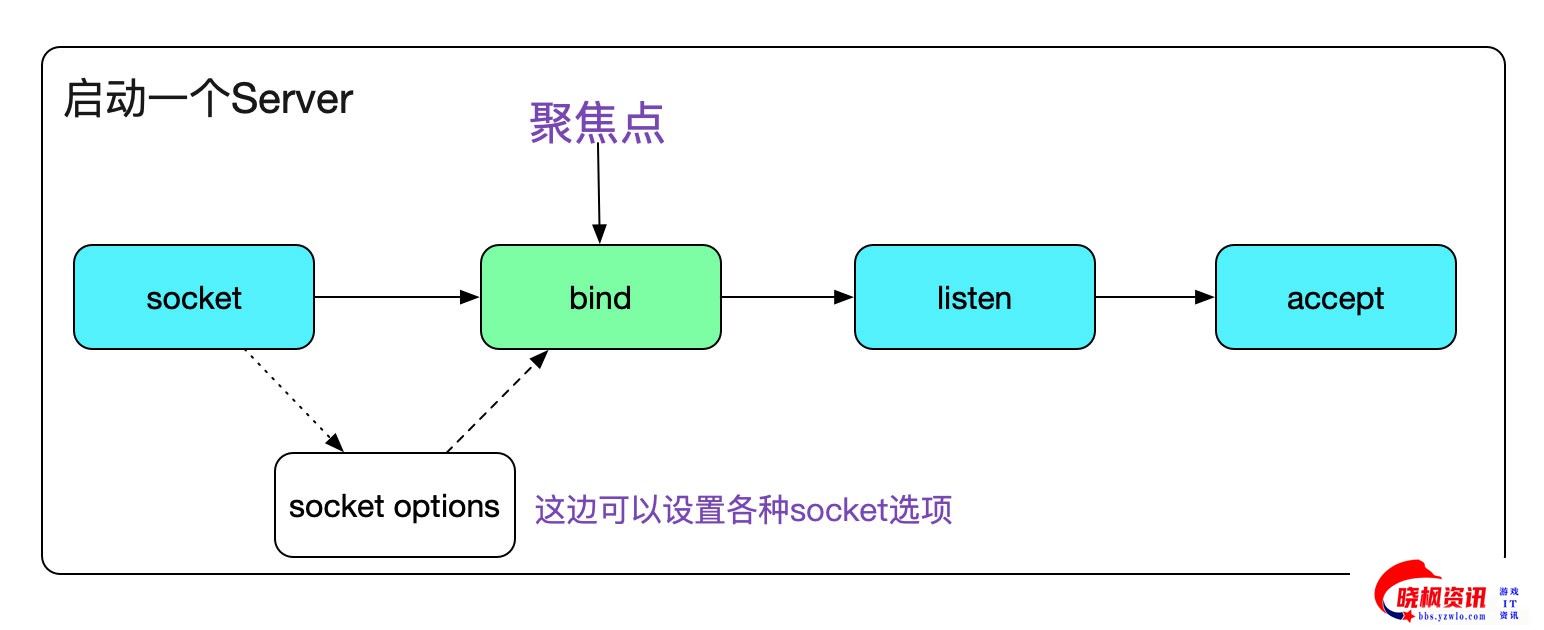

众所周知，一个Server端Socket的建立，需要socket、bind、listen、accept四个步骤。

代码如下:

void start_server(){
// server fd
int sockfd_server;
// accept fd
int sockfd;
int call_err;
struct sockaddr_in sock_addr;
sockfd_server = socket(AF_INET,SOCK_STREAM,0);
memset(&sock_addr,0,sizeof(sock_addr));
sock_addr.sin_family = AF_INET;
sock_addr.sin_addr.s_addr = htonl(INADDR_ANY);
sock_addr.sin_port = htons(SERVER_PORT);
// 这边就是我们今天的聚焦点bind
call_err=bind(sockfd_server,(struct sockaddr*)(&sock_addr),sizeof(sock_addr));
if(call_err == -1){
fprintf(stdout,"bind error!\n");
exit(1);
}
// listen
call_err=listen(sockfd_server,MAX_BACK_LOG);
if(call_err == -1){
fprintf(stdout,"listen error!\n");
exit(1);
}
}

复制代码

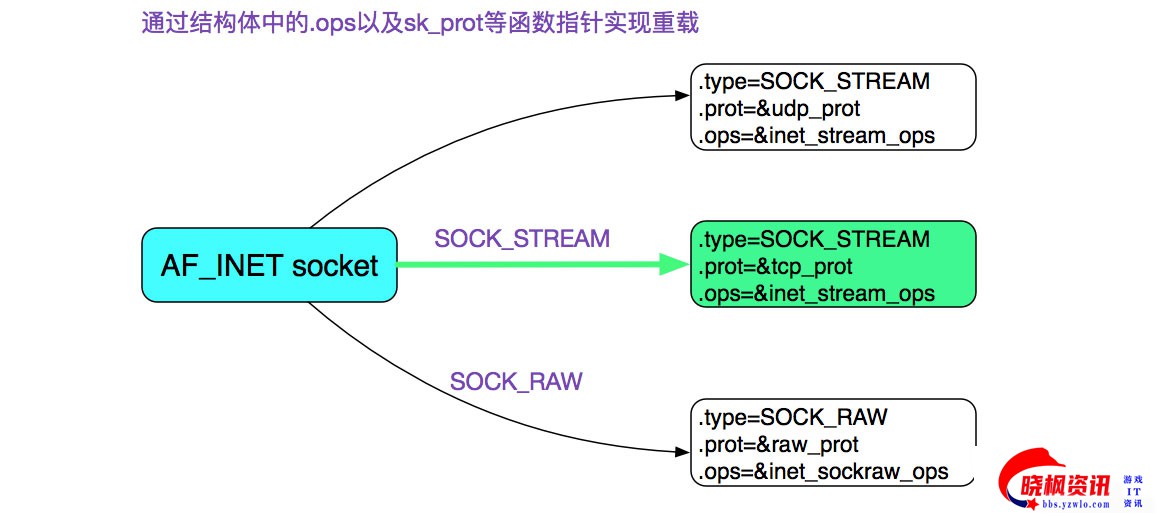

首先我们通过socket系统调用创建了一个socket，其中指定了SOCK_STREAM,而且最后一个参数为0，也就是建立了一个通常所有的TCP Socket。在这里，我们直接给出TCP Socket所对应的ops也就是操作函数。

二、bind系统调用

bind将一个本地协议地址(protocol:ip:port)赋予一个套接字。例如32位的ipv4地址或128位的ipv6地址+16位的TCP活UDP端口号。

#include <sys/socket.h>
// 返回，若成功则为0，若出错则为-1
int bind(int sockfd, const struct sockaddr *myaddr, socklen_t addrlen);

复制代码

好了，我们直接进入Linux源码调用栈吧。

bind
// 这边由系统调用的返回值会被glibc的INLINE_SYSCALL包一层
// 若有错误，则设置返回值为-1,同时将系统调用的返回值的绝对值设置给errno
|->INLINE_SYSCALL (bind......);
|->SYSCALL_DEFINE3(bind......);
/* 检测对应的描述符fd是否存在，不存在，返回-BADF
|->sockfd_lookup_light
|->sock->ops->bind(inet_stream_ops)
|->inet_bind
|->AF_INET兼容性检查
|-><1024端口权限检查
/* bind端口号校验or选择(在bind为0的时候)
|->sk->sk_prot->get_port(inet_csk_get_port)

复制代码

2.1、inet_bind

inet_bind这个函数主要做了两个操作，一是检测是否允许bind，而是获取可用的端口号。这边值得注意的是。如果我们设置需要bind的端口号为0，那么Kernel会帮我们随机选择一个可用的端口号来进行bind！

// 让系统随机选择可用端口号
sock_addr.sin_port = 0;
call_err=bind(sockfd_server,(struct sockaddr*)(&sock_addr),sizeof(sock_addr));

复制代码

让我们看下inet_bind的流程

值得注意的是，由于对于<1024的端口号需要CAP_NET_BIND_SERVICE,我们在监听80端口号(例如启动nginx时候),需要使用root用户或者赋予这个可执行文件CAP_NET_BIND_SERVICE权限。

use root
or
setcap cap_net_bind_service=+eip ./nginx

复制代码

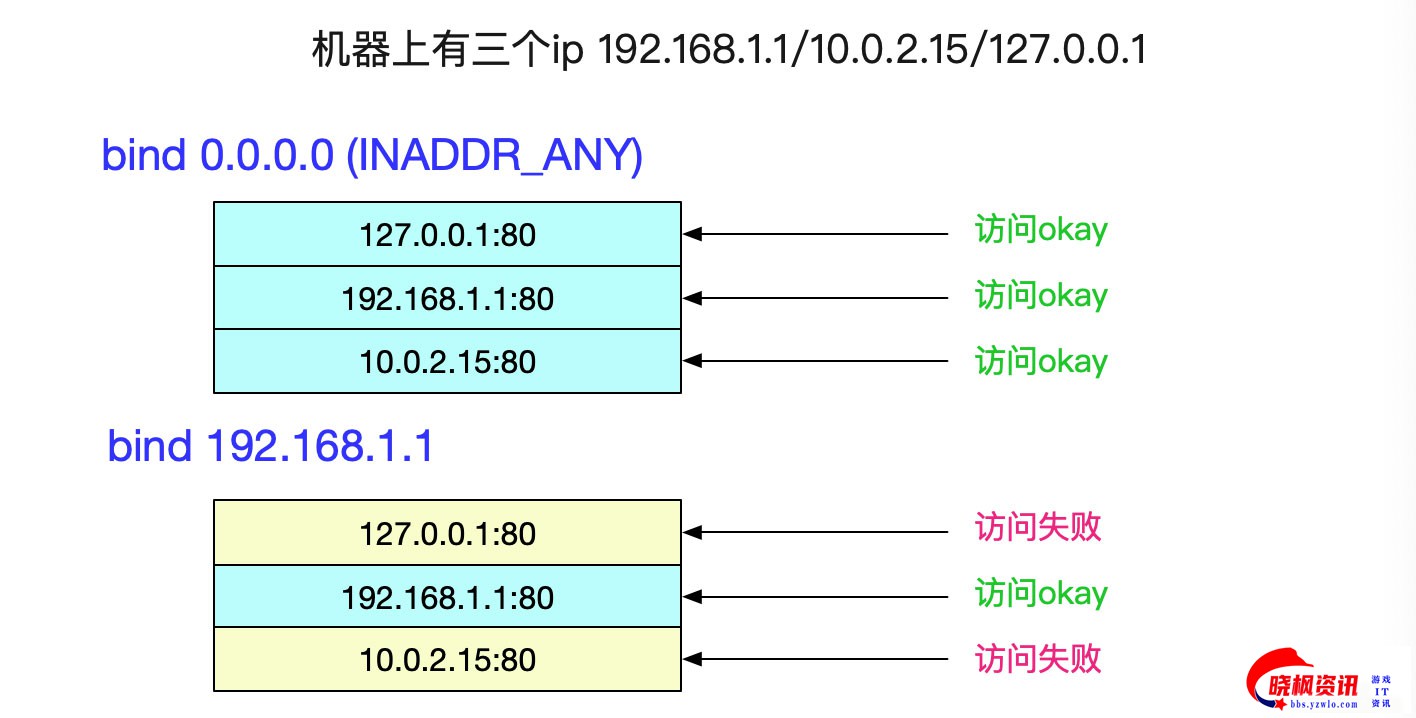

我们的bind允许绑定到0.0.0.0即INADDR_ANY这个地址上(一般都用这个)，它意味着内核去选择IP地址。对我们最直接的影响如下图所示:

然后，我们看下一个比较复杂的函数，即可用端口号的选择过程inet_csk_get_port
(sk->sk_prot->get_port)

2.2、inet_csk_get_port

第一段，如果bind port为0，随机搜索可用端口号
直接上源码，第一段代码为端口号为0的搜索过程

// 这边如果snum指定为0，则随机选择端口
int inet_csk_get_port(struct sock *sk, unsigned short snum)
{
......
// 这边net_random()采用prandom_u32,是伪(pseudo)随机数
smallest_rover = rover = net_random() % remaining + low;
smallest_size = -1;
// snum=0,随机选择端口的分支
if(!sum){
// 获取内核设置的端口号范围,对应内核参数/proc/sys/net/ipv4/ip_local_port_range
inet_get_local_port_range(&low,&high);
......
do{
if(inet_is_reserved_local_port(rover)
goto next_nonlock; // 不选择保留端口号
......
inet_bind_bucket_for_each(tb, &head->chain)
// 在同一个网络命名空间下存在和当前希望选择的port rover一样的port
if (net_eq(ib_net(tb), net) && tb->port == rover) {
// 已经存在的sock和当前新sock都开启了SO_REUSEADDR,且当前sock状态不为listen
// 或者
// 已经存在的sock和当前新sock都开启了SO_REUSEPORT,而且两者都是同一个用户
if (((tb->fastreuse > 0 &&
sk->sk_reuse &&
sk->sk_state != TCP_LISTEN) ||
(tb->fastreuseport > 0 &&
sk->sk_reuseport &&
uid_eq(tb->fastuid, uid))) &&
(tb->num_owners < smallest_size || smallest_size == -1)) {
// 这边是选择一个最小的num_owners的port，即同时bind或者listen最小个数的port
// 因为一个端口号(port)在开启了so_reuseaddr/so_reuseport之后，是可以多个进程同时使用的
smallest_size = tb->num_owners;
smallest_rover = rover;
if (atomic_read(&hashinfo->bsockets) > (high - low) + 1 &&
!inet_csk(sk)->icsk_af_ops->bind_conflict(sk, tb, false)) {
// 进入这个分支，表明可用端口号已经不够了，同时绑定当前端口号和之前已经使用此port的不冲突，则我们选择这个端口号(最小的)
snum = smallest_rover;
goto tb_found;
}
}
// 若端口号不冲突，则选择这个端口
if (!inet_csk(sk)->icsk_af_ops->bind_conflict(sk, tb, false)) {
snum = rover;
goto tb_found;
}
goto next;
}
break;
// 直至遍历完所有的可用port
} while (--remaining > 0);
}
.......
}

复制代码

由于，我们在使用bind的时候很少随机端口号(在TCP服务器来说尤其如此),这段代码笔者就注释一下。一般只有一些特殊的远程过程调用(RPC)中会使用随机Server端随机端口号。
第二段，找到端口号或已经指定

have_snum:
inet_bind_bucket_for_each(tb, &head->chain)
if (net_eq(ib_net(tb), net) && tb->port == snum)
goto tb_found;
}
tb = NULL;
goto tb_not_found
tb_found:
// 如果此port已被bind
if (!hlist_empty(&tb->owners)) {
// 如果设置为强制重用，则直接成功
if (sk->sk_reuse == SK_FORCE_REUSE)
goto success;
}
if (((tb->fastreuse > 0 &&
sk->sk_reuse && sk->sk_state != TCP_LISTEN) ||
(tb->fastreuseport > 0 &&
sk->sk_reuseport && uid_eq(tb->fastuid, uid))) &&
smallest_size == -1) {
// 这个分支表明之前bind的port和当前sock都设置了reuse同时当前sock状态不为listen
// 或者同时设置了reuseport而且是同一个uid(注意，设置了reuseport后，可以同时listen同一个port了)
goto success;
} else {
ret = 1;
// 检查端口是否冲突
if (inet_csk(sk)->icsk_af_ops->bind_conflict(sk, tb, true)) {
if (((sk->sk_reuse && sk->sk_state != TCP_LISTEN) ||
(tb->fastreuseport > 0 &&
sk->sk_reuseport && uid_eq(tb->fastuid, uid))) &&
smallest_size != -1 && --attempts >= 0) {
// 若冲突，但是设置了reuse非listen状态或者设置了reuseport且出在同一个用户下
// 则可以进行重试
spin_unlock(&head->lock);
goto again;
}
goto fail_unlock;
}
// 不冲突，走下面的逻辑
}
tb_not_found:
if (!tb && (tb = inet_bind_bucket_create(hashinfo->bind_bucket_cachep,
net, head, snum)) == NULL)
goto fail_unlock;
// 设置fastreuse
// 设置fastreuseport
success:
......
// 将当前sock链入tb->owner，同时tb->num_owners++
inet_bind_hash(sk, tb, snum);
ret = 0;
// 返回bind(绑定)成功
return ret;

复制代码

三、判断端口号是否冲突

在上述源码中，判断端口号时否冲突的代码为

inet_csk(sk)->icsk_af_ops->bind_conflict 也即 inet_csk_bind_conflict
int inet_csk_bind_conflict(const struct sock *sk,
const struct inet_bind_bucket *tb, bool relax){
......
sk_for_each_bound(sk2, &tb->owners) {
// 这边判断表明，必须同一个接口(dev_if)才进入下内部分支，也就是说不在同一个接口端口的不冲突
if (sk != sk2 &&
!inet_v6_ipv6only(sk2) &&
(!sk->sk_bound_dev_if ||
!sk2->sk_bound_dev_if ||
sk->sk_bound_dev_if == sk2->sk_bound_dev_if))
{
if ((!reuse || !sk2->sk_reuse ||
sk2->sk_state == TCP_LISTEN) &&
(!reuseport || !sk2->sk_reuseport ||
(sk2->sk_state != TCP_TIME_WAIT &&
!uid_eq(uid, sock_i_uid(sk2))))) {
// 在有一方没设置reuse且sock2状态为listen 同时
// 有一方没设置reuseport且sock2状态不为time_wait同时两者的uid不一样的时候
const __be32 sk2_rcv_saddr = sk_rcv_saddr(sk2);
if (!sk2_rcv_saddr || !sk_rcv_saddr(sk) ||
// ip地址一样，才算冲突
sk2_rcv_saddr == sk_rcv_saddr(sk))
break;
}
// 非放松模式，ip地址一样，才算冲突
......
return sk2 != NULL;
}
......
}

复制代码

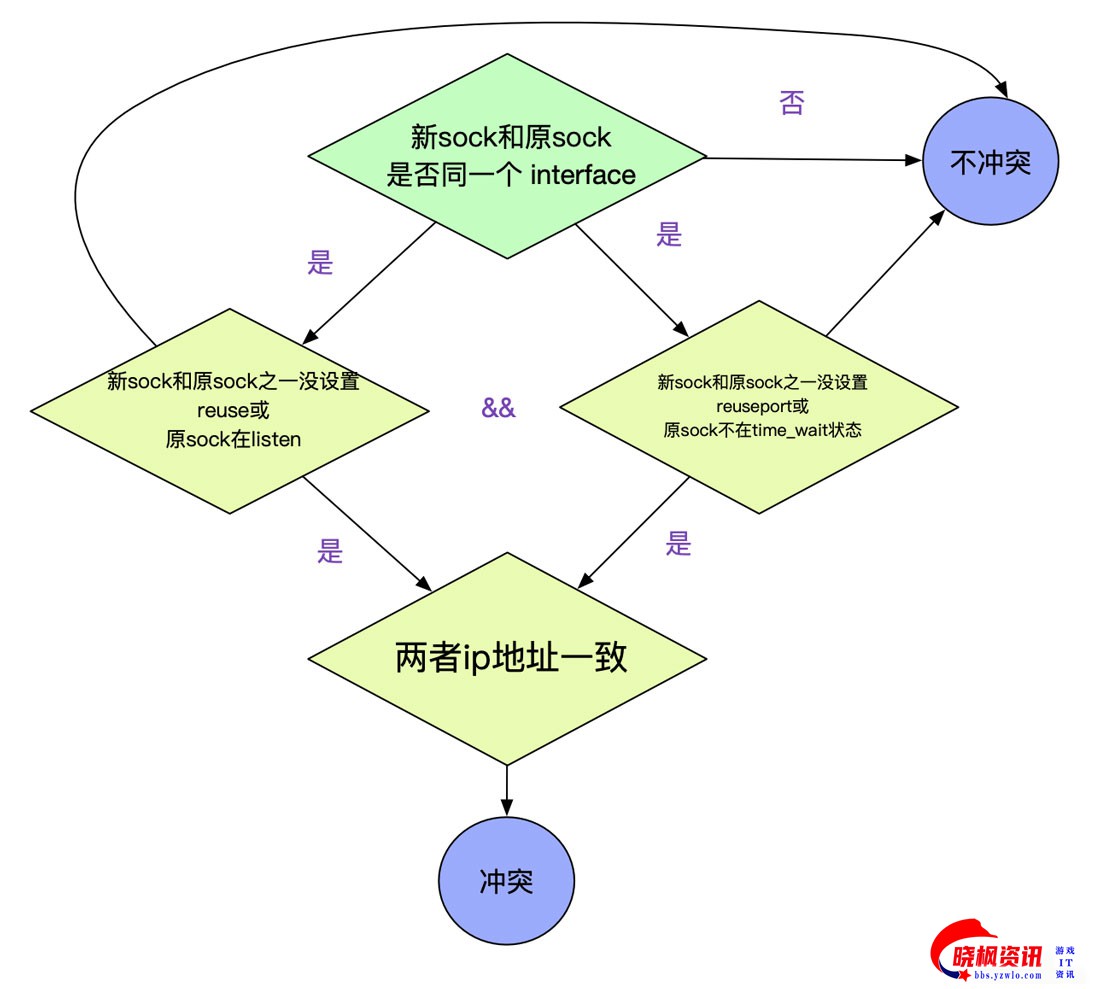

上面代码的逻辑如下图所示:

四、SO_REUSEADDR和SO_REUSEPORT

上面的代码有点绕，笔者就讲一下，对于我们日常开发要关心什么。
我们在上面的bind里面经常见到sk_reuse和sk_reuseport这两个socket的Flag。这两个Flag能够决定是否能够bind(绑定)成功。这两个Flag的设置在C语言里面如下代码所示:

setsockopt(sockfd_server, SOL_SOCKET, SO_REUSEADDR, &(int){ 1 }, sizeof(int));
setsockopt(sockfd_server, SOL_SOCKET, SO_REUSEPORT, &(int){ 1 }, sizeof(int));

复制代码

在原生JAVA中

// java8中，原生的socket并不支持so_reuseport
ServerSocket server = new ServerSocket(port);
server.setReuseAddress(true);

复制代码

在Netty(Netty版本 >= 4.0.16且Linux内核版本>=3.9以上)中,可以使用SO_REUSEPORT。

五、SO_REUSEADDR

在之前的源码里面，我们看到判断bind是否冲突的时候，有这么一个分支

(!reuse || !sk2->sk_reuse ||
sk2->sk_state == TCP_LISTEN) /* 暂忽略reuseport */){
// 即有一方没有设置
}

复制代码

如果sk2(即已bind的socket)是TCP_LISTEN状态或者，sk2和新sk两者都没有设置_REUSEADDR的时候，可以判断为冲突。

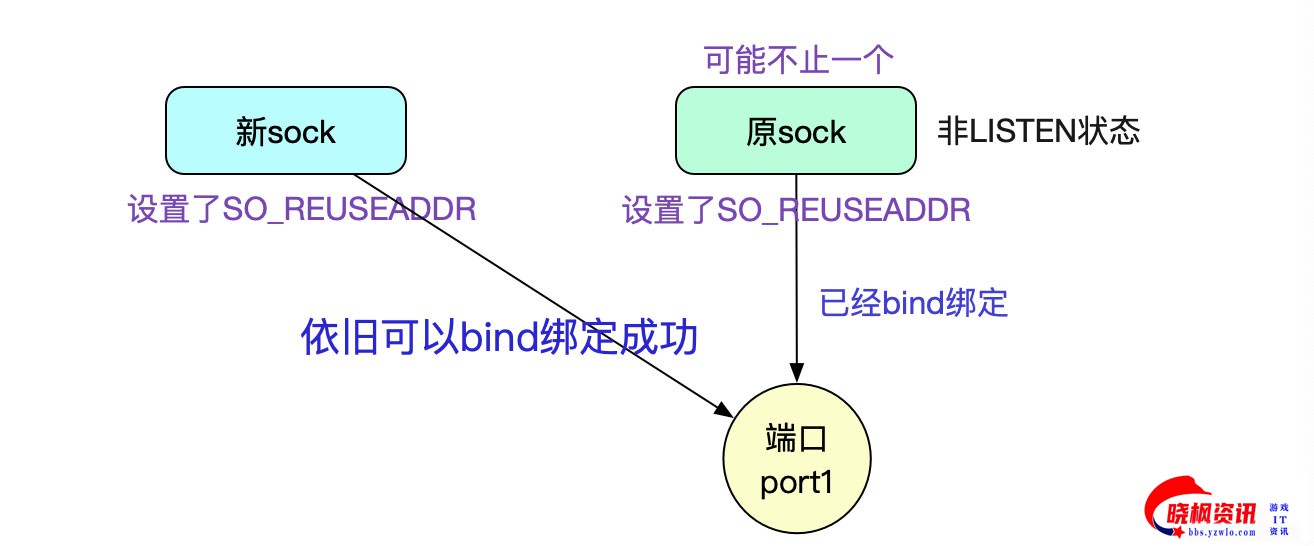

我们可以得出，如果原sock和新sock都设置了SO_REUSEADDR的时候，只要原sock不是Listen状态，都可以绑定成功，甚至ESTABLISHED状态也可以!

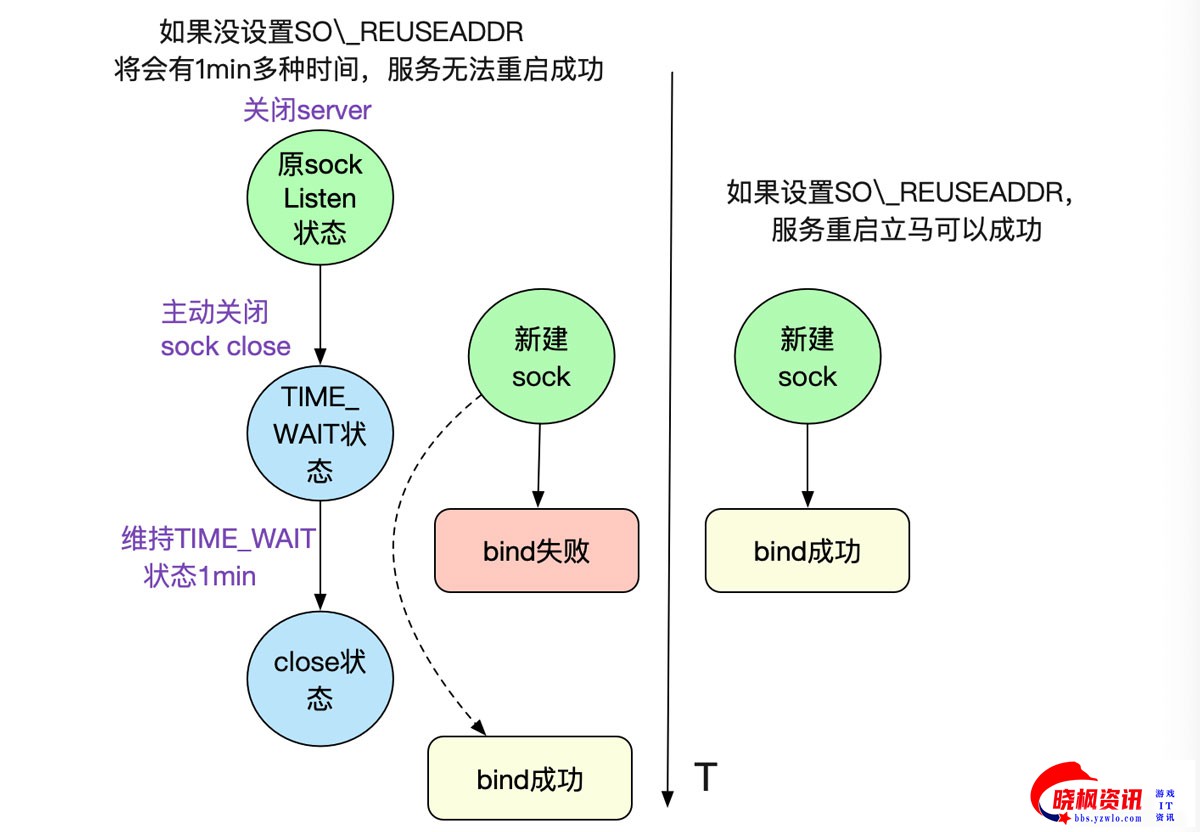

这个在我们平常工作中，最常见的就是原sock处于TIME_WAIT状态，这通常在我们关闭Server的时候出现，如果不设置SO_REUSEADDR,则会绑定失败，进而启动不来服务。而设置了SO_REUSEADDR,由于不是TCP_LISTEN,所以可以成功。

这个特性在紧急重启以及线下调试的非常有用，建议开启。

六、SO_REUSEPORT

SO_REUSEPORT是Linux在3.9版本引入的新功能。

1.在海量高并发连接的创建时候，由于正常的模型是单线程listener分发，无法利用多核优势，这就会成为瓶颈。
2.CPU缓存行丢失

复制代码

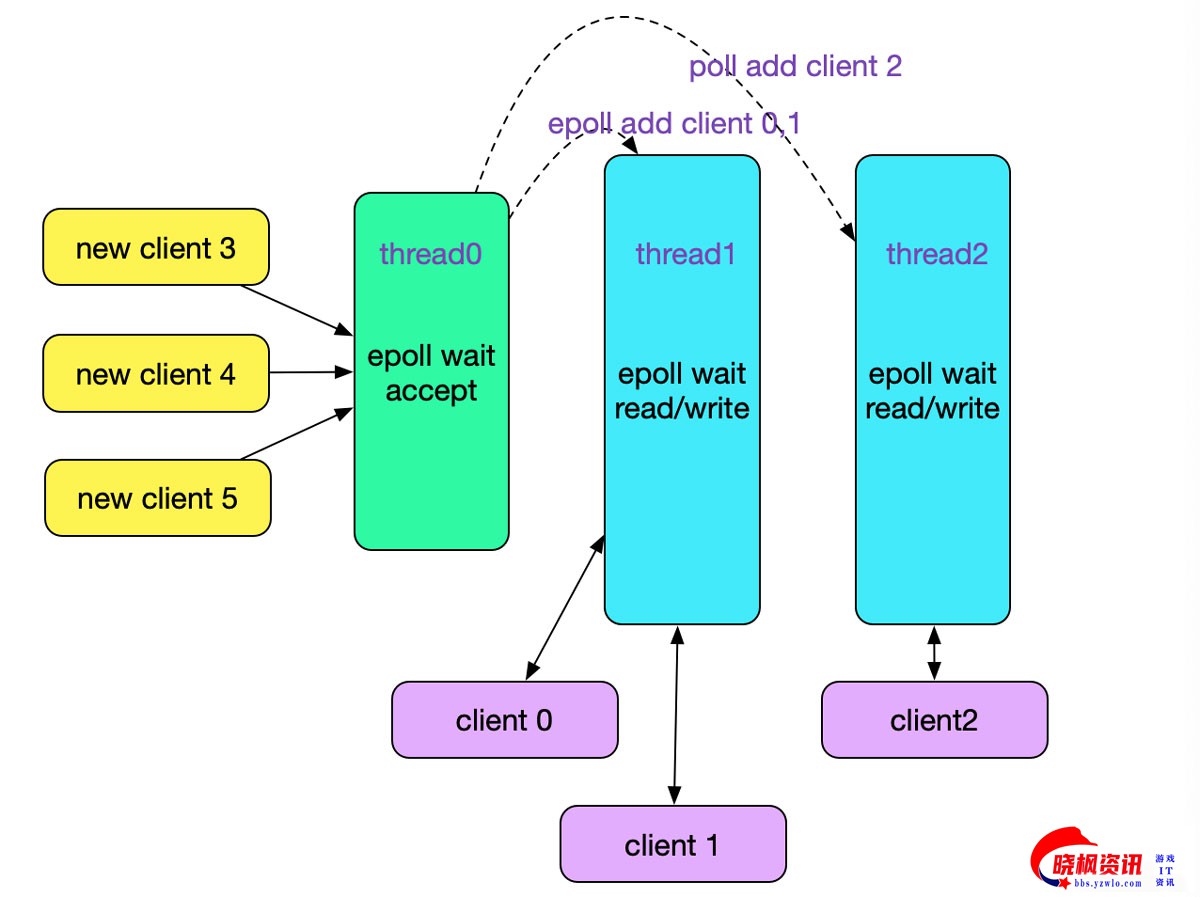

我们看下一般的Reactor线程模型，

明显的其单线程listen/accept会存在瓶颈(如果采用多线程epoll accept，则会惊群，加WQ_FLAG_EXCLUSIVE可以解决一部分)，尤其是在采用短链接的情况下。
鉴于此,Linux增加了SO_REUSEPORT,而之前bind中判断是否冲突的下面代码也是为这个参数而添加的逻辑:

if(!reuseport || !sk2->sk_reuseport ||
(sk2->sk_state != TCP_TIME_WAIT &&
!uid_eq(uid, sock_i_uid(sk2))

复制代码

这段代码让我们在多次bind的时候，如果设置了SO_REUSEPORT的时候不会报错，也就是让我们有个多线程(进程)bind/listen的能力。如下图所示:

而开启了SO_REUSEPORT后，代码栈如下:

tcp_v4_rcv
|->__inet_lookup_skb
|->__inet_lookup
|->__inet_lookup_listener
/* 用打分和伪随机数等挑选出一个listen的sock */
struct sock *__inet_lookup_listener(......)
{
......
if (score > hiscore) {
result = sk;
hiscore = score;
reuseport = sk->sk_reuseport;
if (reuseport) {
phash = inet_ehashfn(net, daddr, hnum,
saddr, sport);
matches = 1;
}
} else if (score == hiscore && reuseport) {
matches++;
if (((u64)phash * matches) >> 32 == 0)
result = sk;
phash = next_pseudo_random32(phash);
}
......
}

复制代码

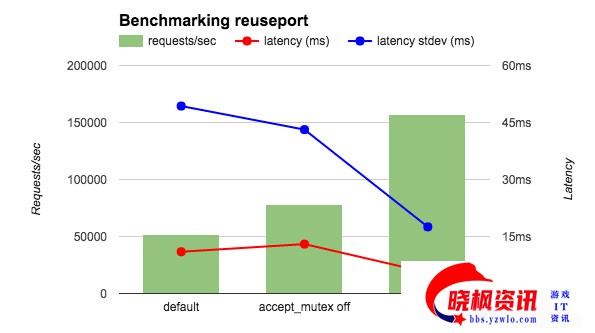

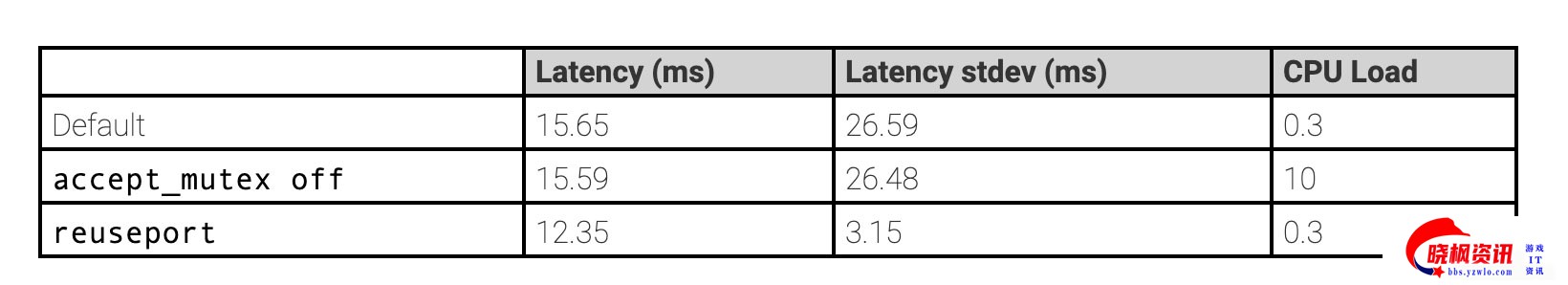

直接在内核层面做负载均衡，将accept的任务分散到不同的线程的不同socket上(Sharding)，毫无疑问可以多核能力，大幅提升连接成功后的socket分发能力。
Nginx已经采用SO_REUSEPORT
Nginx在1.9.1版本的时候引入了SO_REUSEPORT，配置如下:

http {
server {
listen 80 reuseport;
server_name localhost;
# ...
}
}
stream {
server {
listen 12345 reuseport;
# ...
}
}

复制代码

七、总结

Linux内核源码博大精深，一个看起来简单的bind系统调用竟然牵涉这么多，在里面可以挖掘出各种细节。在此分享出来，希望对读者有所帮助。
以上就是详解从Linux源码看Socket(TCP)的bind的详细内容，更多关于从Linux Socket(TCP) bind的资料请关注晓枫资讯其它相关文章！
